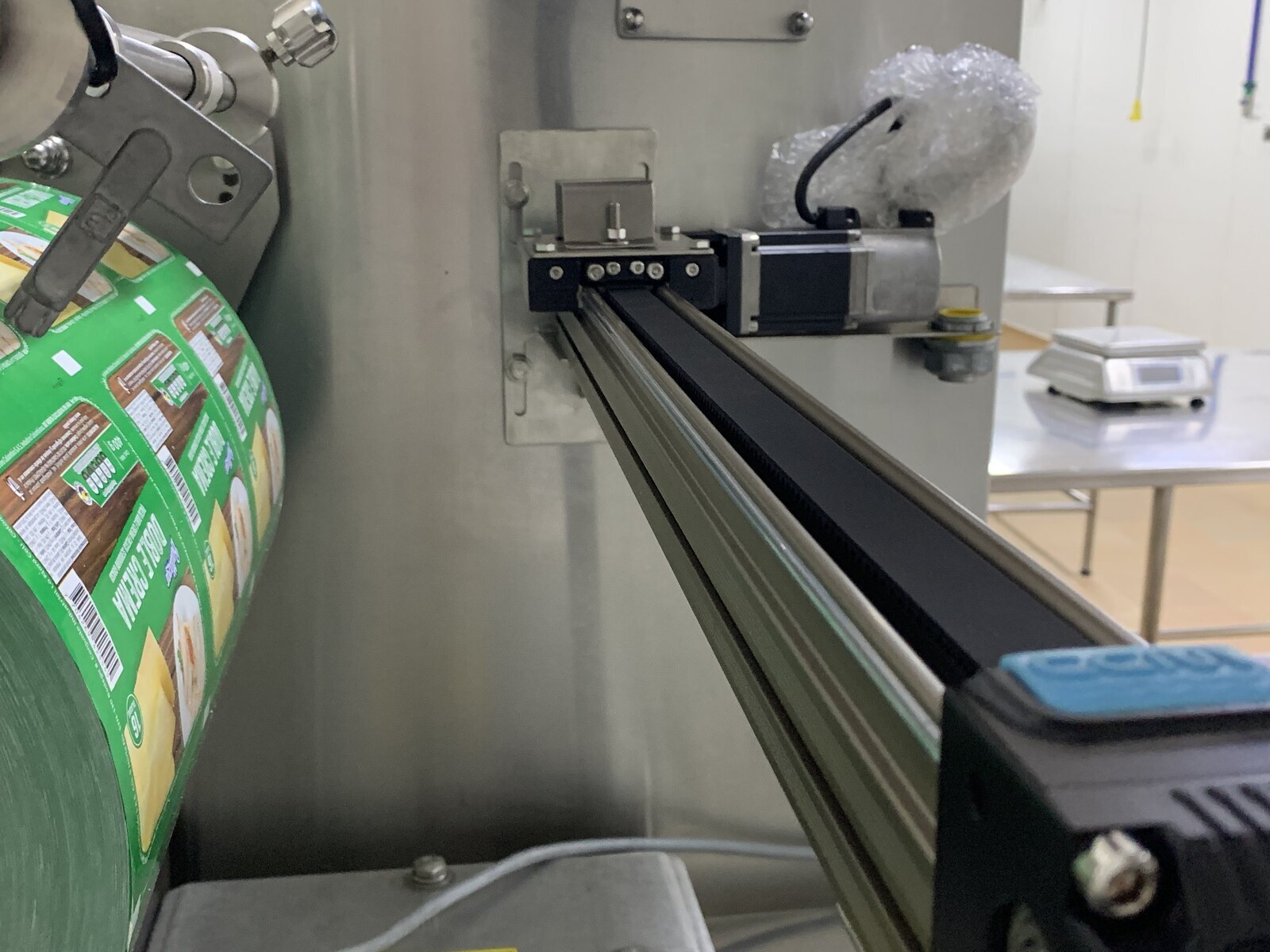

Eje lineal y soporte
Carrera definida para la máquina y soporte ajustable para el ángulo del cañón inkjet.
Inicio / Codificadores inkjet
Movimiento aplicado al marcado industrialBrazos transversos para codificadores inkjet
Integre el codificador de tinta continua o inkjet a un eje programable para recorrer diferentes posiciones de impresión con recetas, control automático y repetibilidad.
Principio de trabajo
Un solo codificador puede atender varias posiciones.
Cuando una máquina procesa varias cavidades, carriles o anchos de empaque, el cabezal de impresión necesita desplazarse con precisión. El brazo transversal convierte ese ajuste en un movimiento controlado por servomotor y PLC.
La integración considera el soporte del cañón, el peso del codificador, la orientación, la cadena portacables, las señales de la máquina y el acceso para mantenimiento.
Componentes01 · MECÁNICA 02 · MOVIMIENTO 03 · CONTROL
Qué integra el sistema
Servomotor y transmisión
Correa dentada para velocidad o tornillo para cargas superiores, según ingeniería.
PLC, HMI y recetas
Operación manual, automática y mantenimiento, con posiciones almacenadas por referencia.
Datos necesarios para una integración confiable
Recorrido y posiciones
Ancho útil, extremos de carrera, número de posiciones y secuencia de movimiento.
Codificador instalado
Marca, referencia, peso, orientación, dimensiones y elementos que deben desplazarse.
Proceso de la máquina
Velocidad, tiempo disponible entre movimientos, señal de ciclo y condición de parada.
Ambiente de planta
Polvo, humedad, temperatura, requisitos sanitarios y material del gabinete.
Preguntas frecuentes
Integración de codificación inkjet
¿Se modifica el software del codificador?
Normalmente el brazo administra el posicionamiento y se coordina con la máquina. La interacción exacta con el codificador se define según sus señales disponibles.
¿El sistema sirve para tinta continua y otros fechadores?
La compatibilidad se valida por referencia, peso, soporte y señales. ANLEGEN ha trabajado con Domino, Hitachi, Citronix y otras marcas.
¿Se puede conservar el codificador existente?
Sí. Uno de los objetivos es aprovechar el equipo instalado cuando su condición y características permiten la adaptación.
