Servomotor
DELTA, STEPPERONLINE o SINEE, seleccionado según la aplicación.
Inicio / Brazos transversos / BT-500

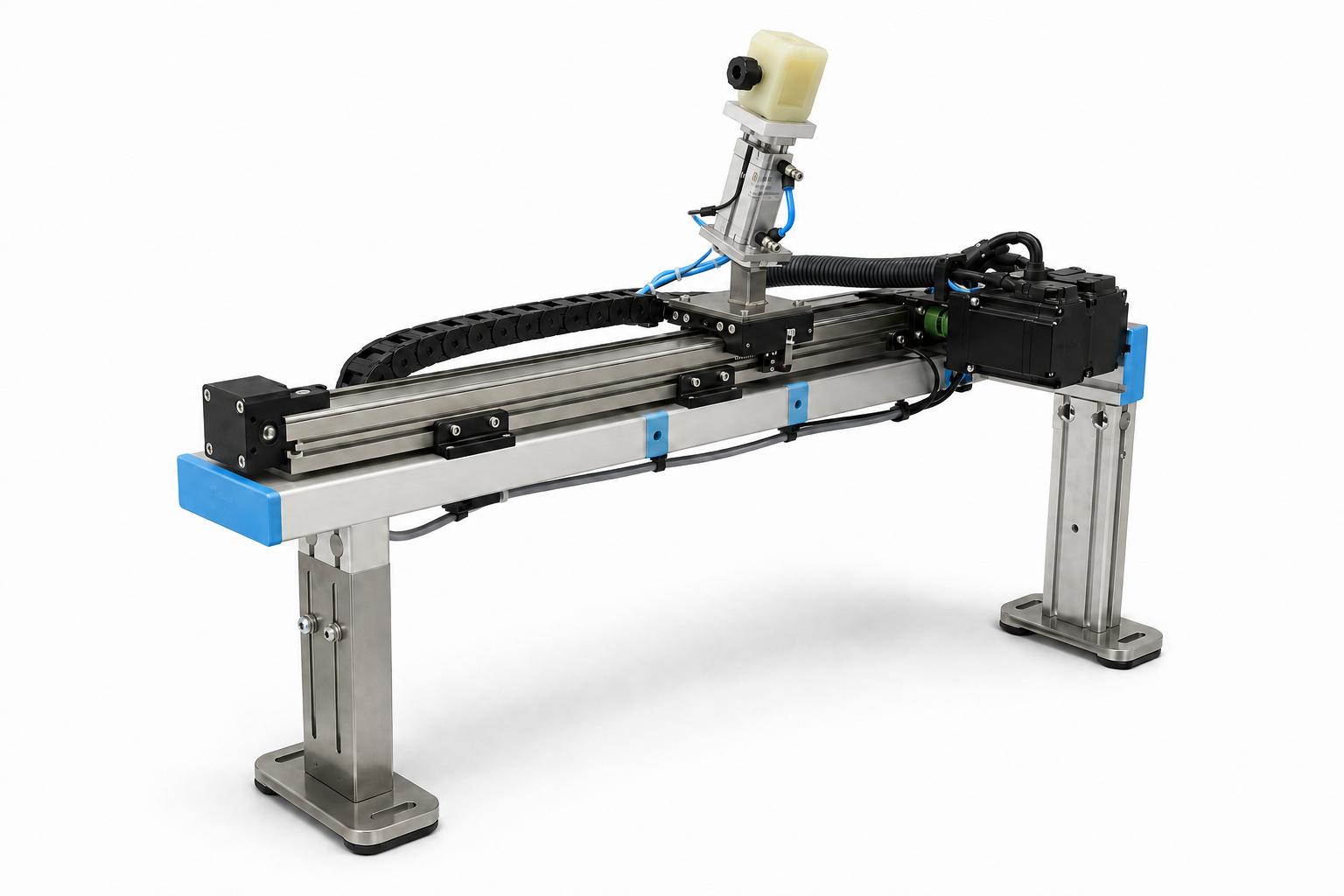

Primera referencia estandarizadaANLEGEN BT-500
Sistema automático de posicionamiento transversal con 500 mm de carrera efectiva, recetas configurables y control industrial para mover codificadores sobre líneas de producción.
500 mmCarrera efectiva
400 mm/sVelocidad máxima
±0,5 mmPrecisión y repetibilidad
10 recetasCapacidad disponible
Producto industrial
Seleccione la receta y posicione automáticamente su codificador.
El BT-500 está orientado a máquinas compactas y aplicaciones con una carrera efectiva de 500 mm. Su configuración se define según la orientación, el peso del codificador, la cantidad de posiciones y la velocidad requerida.
Puede trabajar horizontal o verticalmente y utilizar transmisión por correa dentada para velocidad o tornillo cuando la aplicación exige manejar codificadores más pesados.
Datos técnicos
Especificaciones del BT-500
| Especificación | Valor o configuración |
|---|---|
| Carrera efectiva | 500 mm |
| Velocidad máxima | 400 mm/s |
| Precisión | ±0,5 mm |
| Repetibilidad | ±0,5 mm |
| Recetas | Hasta 10 |
| Posiciones por receta | Configurables según molde o trabajo |
| Carga máxima | 6 kg vertical / 8 kg horizontal |
| Alimentación | 220 VAC, dos líneas y tierra |
| Consumo nominal | 5 A |
| Protección declarada | IP54 |
| Temperatura | -12 °C a 40 °C |
| Garantía | Dos años por defectos de fabricación |
Las prestaciones finales dependen de orientación, carga, codificador y condiciones mecánicas. ANLEGEN valida la selección durante la ingeniería de aplicación.
Control y construcción industrial
PLC y HMI
PLC DELTA DVP o AS200; AS300 EtherCAT para alta velocidad. HMI DELTA de 4 o 7 pulgadas.
Aluminio e inoxidable
Perfil extruido, platinas AISI 304 y gabinete inoxidable para alimentos y sector farmacéutico.
Selección
Preguntas sobre el BT-500
¿La instalación está incluida?
La instalación y puesta en marcha se contemplan dentro de la oferta del producto.
¿Puede integrarse con cualquier fechador?
Sí, mediante adaptación mecánica y validación de señales. El codificador puede incluirse o no en la oferta.
¿Cuál es el tiempo estimado de entrega?
Entre 20 y 25 días hábiles después de la orden de compra y del anticipo o pago acordado.
